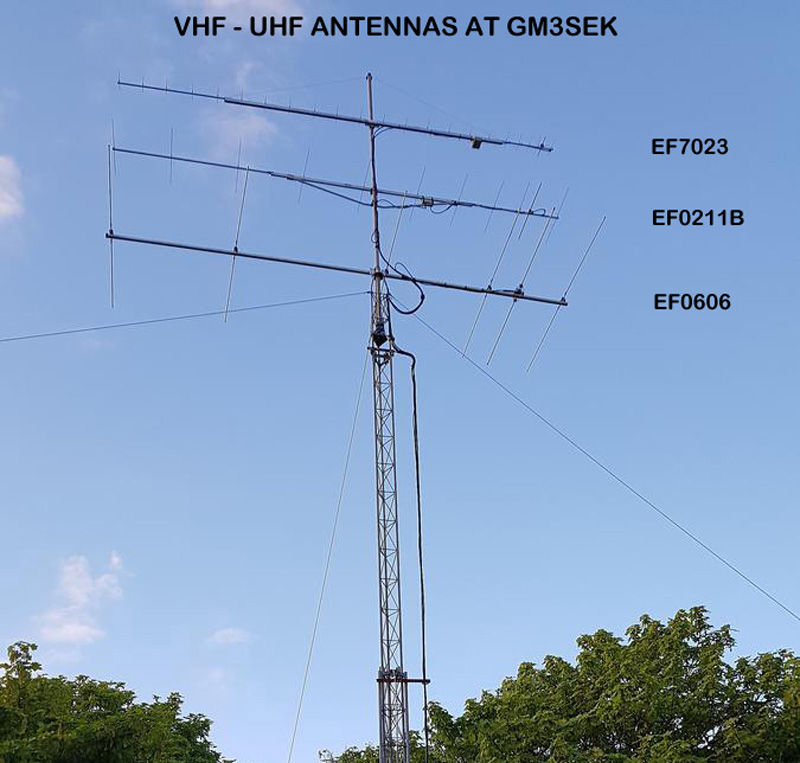

EF7023

FREE SPACE DIMENSIONS
EF7023 REF DE D1 D2 D3 D4 D5 D6
POSITION 0 148 202 333 488 675 933 1212
4 mm 334.0 328.6 314.8 302.8 300.8 297 293.2 289.2
5 mm 334 323 312 300 298 294 290 286
6 mm 331.6 324.8 310.2 298 295 291 287.2 283
  D7 D8 D9 D10 D11 D12 D13 D14
POSITION 1518 1828 2136 2452 2772 3098 3404 3742
4 mm 285.4 282.4 279.6 277.6 275.6 272.6 270.8 268.8
5 mm 282 279 276 274 272 269 267 265
6 mm 279 275.8 272.8 270.8 268.8 265.6 263.6 261.6
  D15 D16 D17 D18 D19 D20 D21
POSITION 4070 4386 4700 5030 5365 5665 5965
4 mm 266.8 264.8 262.8 260.8 259 257 255
5 mm 263 261 259 257 255 253 251
6 mm 259.6 257.6 255.6 253.4 251.4 249.4 247.4



SPECIFICATIONS

 4 mm 5 mm 6 mm
GAIN dBi 18.93 18.96 18.98
F/B dB 28.49 28.21 28.08
TA °K 27.60 25.80 25.20
G/T dB 4.52 4.84 4.97
STACKING m SH = 1.78    SV = 1.72



4 YAGI BAY

  4 mm 5 mm 6 mm
GAIN dBi 24.73 24.75 24.78
TA °K 26.40 24.50 23.80
G/T dB 10.52 10.86 11.01
